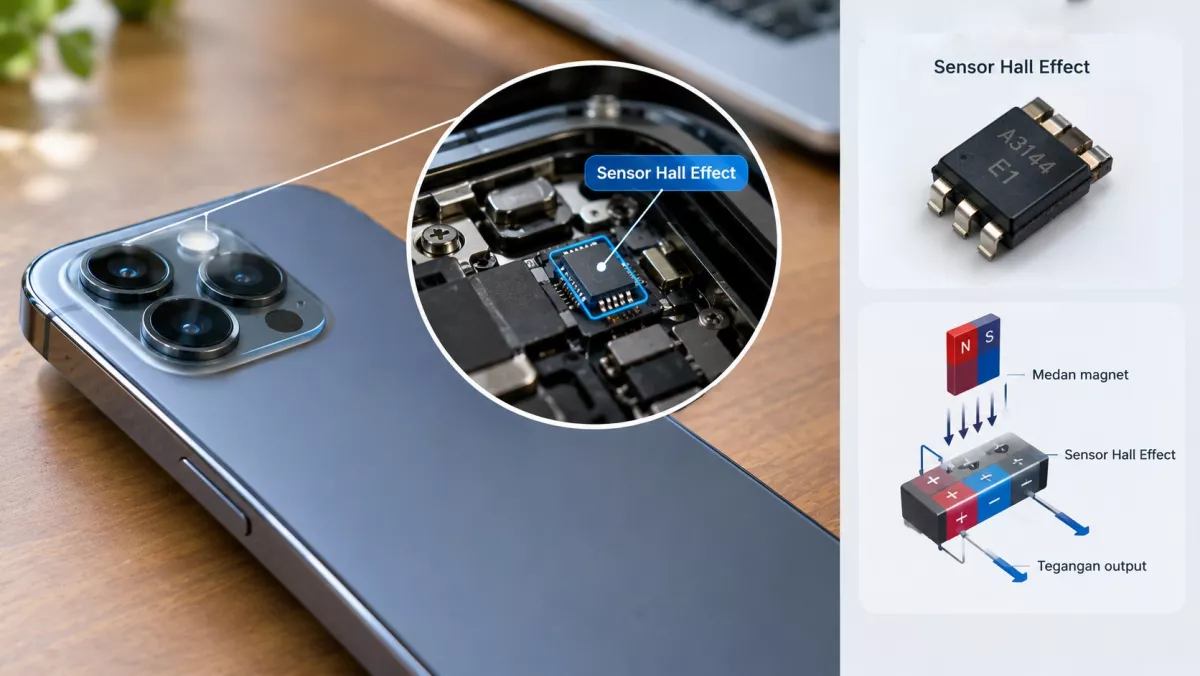

Apa Fungsi Sensor Hall Effect pada Smartphone dan Aksesori Elektronik?

fin.co.id - Sensor Hall Effect merupakan komponen elektronik yang digunakan untuk mendeteksi keberadaan dan perubahan medan magnet. Pada smartphone, sensor ini dapat membantu perangkat mengenali posisi penutup pelindung, mendukung fitur layar otomatis, serta digunakan dalam berbagai aksesori elektronik yang memanfaatkan magnet.

Meskipun ukurannya kecil dan jarang terlihat oleh pengguna, sensor Hall Effect memiliki peran penting dalam membuat perangkat elektronik bekerja secara otomatis tanpa harus selalu mengandalkan tombol mekanis. Teknologi ini juga digunakan pada laptop, perangkat wearable, pengontrol permainan, hingga sistem otomotif.

Apa Itu Sensor Hall Effect?

Sensor Hall Effect adalah sensor yang bekerja berdasarkan fenomena fisika bernama Efek Hall. Fenomena ini pertama kali ditemukan oleh Edwin Hall pada 1879, ketika ia mengamati munculnya perbedaan tegangan listrik pada suatu penghantar yang dialiri arus dan berada dalam medan magnet.

Secara sederhana, ketika arus listrik mengalir melalui material tertentu dan material tersebut terkena medan magnet, pembawa muatan listrik di dalamnya mengalami gaya yang menyebabkan distribusi muatan berubah. Perubahan ini menghasilkan tegangan yang dikenal sebagai tegangan Hall.

Sensor elektronik modern memanfaatkan fenomena tersebut untuk mendeteksi medan magnet. Informasi yang diperoleh kemudian diubah menjadi sinyal listrik yang dapat dibaca oleh sistem pengendali perangkat.

Ada beberapa jenis sensor Hall Effect. Sensor digital umumnya memberikan sinyal hidup atau mati ketika medan magnet memenuhi ambang tertentu. Sementara itu, sensor analog dapat menghasilkan keluaran yang berubah sesuai dengan kekuatan medan magnet yang terdeteksi.

Perbedaan ini membuat sensor Hall Effect dapat digunakan untuk berbagai kebutuhan, mulai dari mendeteksi apakah sebuah penutup sedang terbuka hingga mengukur perubahan posisi komponen yang bergerak.

Fungsi Sensor Hall Effect pada Smartphone

1. Mematikan dan Mengaktifkan Layar Secara Otomatis

Salah satu penggunaan sensor Hall Effect yang mudah ditemukan adalah pada smartphone yang mendukung fitur penutup pintar atau smart cover.

Casing jenis ini biasanya dilengkapi magnet kecil. Ketika penutup casing dilipat hingga menutupi layar, magnet mendekati sensor Hall Effect yang tertanam di dalam perangkat. Sensor kemudian mendeteksi medan magnet dan mengirimkan sinyal kepada sistem untuk mematikan layar.

Sebaliknya, ketika penutup dibuka dan magnet menjauh dari sensor, sistem dapat mengaktifkan layar kembali. Proses tersebut berlangsung tanpa pengguna perlu menekan tombol daya secara manual.

Fitur ini dapat membantu mengurangi penggunaan tombol fisik sekaligus membuat perangkat lebih praktis digunakan. Namun, fungsi tersebut hanya tersedia pada perangkat yang mendukungnya dan menggunakan aksesori yang kompatibel.

2. Mengenali Posisi Casing atau Penutup Magnetik

Sensor Hall Effect juga memungkinkan smartphone atau tablet mengenali posisi penutup magnetik pada aksesori tertentu.

Pada perangkat yang mendukung fitur ini, sistem dapat membedakan kondisi ketika penutup terbuka dan tertutup. Informasi tersebut kemudian digunakan untuk menjalankan fungsi yang telah dirancang oleh produsen.

Sebagai contoh, tablet dengan keyboard magnetik tertentu dapat menggunakan sensor untuk membantu mengatur perilaku layar ketika penutup dibuka atau ditutup.

Sensor ini tidak harus bersentuhan langsung dengan magnet. Selama medan magnet yang diterima cukup kuat dan berada pada posisi yang sesuai, sensor dapat mendeteksinya melalui lapisan casing.

3. Mendukung Pengoperasian Perangkat Secara Otomatis

Selain mengatur layar, sensor Hall Effect dapat digunakan sebagai bagian dari sistem kendali otomatis pada perangkat elektronik.

Sensor memberikan informasi mengenai keberadaan magnet atau perubahan posisi komponen. Selanjutnya, perangkat lunak atau rangkaian elektronik menentukan tindakan yang harus dilakukan berdasarkan sinyal tersebut.

Dalam smartphone, penerapannya bergantung pada desain perangkat dan fitur yang disediakan produsen. Karena itu, tidak semua smartphone memiliki sensor Hall Effect atau memanfaatkan sensor tersebut untuk fungsi yang sama.

Penggunaan Sensor Hall Effect pada Aksesori Elektronik

1. Casing Pintar dan Aksesori Tablet

Pada casing pintar, sensor Hall Effect dapat mendeteksi perubahan posisi penutup melalui medan magnet. Sistem kemudian dapat mematikan atau membangunkan layar sesuai kondisi penutup tersebut.

Pada tablet yang mendukung fitur ini, mekanisme serupa dapat diterapkan pada penutup keyboard atau aksesori pelindung. Akan tetapi, tidak semua casing magnetik memiliki fungsi otomatis karena fitur tersebut membutuhkan dukungan sensor dan perangkat lunak yang sesuai.

2. Perangkat Audio dan Earbuds

Pada perangkat audio tertentu, sensor Hall Effect digunakan untuk mendeteksi posisi penutup atau komponen yang bergerak.

Misalnya, sensor magnetik dapat membantu perangkat mengenali ketika penutup wadah earbuds dibuka atau ditutup. Informasi itu dapat digunakan untuk mengatur perilaku perangkat sesuai rancangan produsennya.

Namun, fitur seperti pemutaran otomatis, pemasangan Bluetooth, atau penghentian musik tidak selalu menggunakan sensor Hall Effect. Sebagian perangkat memanfaatkan sensor lain atau menggabungkan beberapa teknologi sekaligus.

3. Gamepad dan Pengontrol Permainan

Sensor Hall Effect juga digunakan pada sebagian pengontrol permainan, terutama untuk membaca posisi dan pergerakan komponen tanpa mengandalkan kontak mekanis secara langsung.

Pada joystick atau analog stick yang menggunakan teknologi ini, magnet dan sensor bekerja bersama untuk mendeteksi perubahan posisi tuas. Perubahan medan magnet kemudian diterjemahkan menjadi sinyal yang menunjukkan arah atau besarnya gerakan.

Salah satu keuntungannya adalah berkurangnya ketergantungan pada kontak listrik yang mengalami gesekan terus-menerus. Hal ini dapat mengurangi jenis keausan tertentu yang menjadi salah satu penyebab masalah pada komponen analog konvensional.

Meski demikian, daya tahan keseluruhan tetap dipengaruhi oleh kualitas komponen, konstruksi mekanis, dan cara penggunaan.

4. Jam Tangan Pintar dan Perangkat Wearable

Pada jam tangan pintar dan perangkat wearable tertentu, sensor Hall Effect dapat digunakan untuk mendeteksi posisi magnet, gerakan komponen, atau kondisi mekanisme tertentu.

Sensor ini juga bisa menjadi bagian dari sistem pengisian daya magnetik atau mekanisme pengunci yang memerlukan deteksi posisi. Penggunaan spesifiknya berbeda-beda menurut desain perangkat.

Keunggulan sensor magnetik adalah kemampuannya bekerja tanpa membutuhkan kontak langsung antara bagian yang dideteksi dan elemen sensor. Karakteristik ini berguna pada perangkat berukuran kecil yang memerlukan konstruksi ringkas.

Bagaimana Sensor Hall Effect Bekerja?

Secara teknis, sensor Hall Effect mengubah informasi medan magnet menjadi sinyal listrik yang dapat diproses oleh perangkat elektronik.

Proses kerjanya dapat dijelaskan melalui tiga tahap berikut.

1. Magnet Menghasilkan Medan Magnet

Magnet pada casing atau komponen aksesori menghasilkan medan magnet di sekitar perangkat. Kekuatan dan arah medan tersebut bergantung pada posisi serta karakteristik magnet.

2. Sensor Mendeteksi Medan Magnet

Ketika medan magnet mencapai elemen sensor, fenomena Efek Hall menghasilkan perubahan tegangan listrik. Rangkaian internal kemudian mengolah sinyal tersebut.

3. Sistem Menjalankan Tindakan

Sinyal sensor diteruskan ke rangkaian pengendali atau sistem perangkat. Jika perangkat mendukung fungsi penutup pintar, sinyal tersebut dapat digunakan untuk mematikan atau mengaktifkan layar.

Menurut penjelasan teknis Texas Instruments dalam artikel What Is a Hall-Effect Sensor?, sensor ini mengandalkan elemen semikonduktor untuk mengubah medan magnet menjadi tegangan yang dapat diproses oleh rangkaian elektronik.

Prinsip yang sama dapat dikembangkan untuk mengukur posisi, kecepatan, dan arus listrik. Perbedaannya terletak pada susunan sensor, sumber medan magnet, serta metode pengolahan sinyal.

Apa Kelebihan Sensor Hall Effect Dibandingkan Sakelar Mekanis?

Sensor Hall Effect memiliki sejumlah kelebihan yang membuatnya banyak digunakan dalam perangkat elektronik modern.

Pertama, sensor dapat mendeteksi objek tanpa harus melakukan kontak fisik secara langsung. Magnet dapat berada di balik casing atau bagian pelindung perangkat, sehingga tidak diperlukan tombol yang harus ditekan.

Kedua, karena tidak mengandalkan kontak mekanis untuk proses pendeteksian, sensor ini dapat mengurangi keausan akibat gesekan pada bagian sensor. Karakteristik tersebut berguna untuk perangkat yang berulang kali membuka dan menutup penutupnya.

Ketiga, sensor Hall Effect dapat dibuat dalam ukuran kecil dan diintegrasikan dengan rangkaian elektronik. Hal ini memungkinkan produsen memasukkannya ke dalam smartphone, tablet, pengontrol permainan, serta berbagai perangkat dengan ruang internal terbatas.

Keempat, sensor dapat mendeteksi medan magnet statis. Artinya, sensor tidak selalu membutuhkan magnet yang bergerak untuk menghasilkan respons. Pada sensor digital, keberadaan medan magnet yang memenuhi ambang deteksi dapat cukup untuk mengubah keluaran dari kondisi mati menjadi aktif atau sebaliknya.

Meskipun memiliki kelebihan tersebut, sensor Hall Effect juga memiliki keterbatasan. Posisi magnet yang tidak sesuai, medan magnet yang terlalu lemah, atau gangguan dari magnet lain dapat menyebabkan pembacaan yang tidak diharapkan.

Apakah Magnet Bisa Mengganggu Sensor Hall Effect pada Smartphone?

Ya, magnet tertentu dapat memengaruhi sensor Hall Effect apabila medan magnetnya cukup kuat dan berada dekat dengan sensor.

Contohnya, smartphone yang mendukung fungsi penutup pintar bisa mematikan layar ketika didekatkan pada magnet dari aksesori lain. Hal ini dapat terjadi karena sensor mendeteksi medan magnet yang menyerupai kondisi ketika penutup casing ditutup.

Namun, bukan berarti semua magnet akan merusak smartphone. Dalam banyak kasus, pengaruhnya hanya berupa respons sementara selama magnet berada dalam jangkauan sensor.

Jika layar smartphone tiba-tiba mati ketika didekatkan pada aksesori magnetik, pengguna dapat mencoba menjauhkan aksesori tersebut dan memeriksa apakah masalahnya berhenti. Jika menggunakan casing dengan fitur otomatis, pastikan aksesori itu sesuai dengan model perangkat.

Perlu dibedakan pula antara sensor Hall Effect dan komponen lain di dalam smartphone. Tidak semua gangguan akibat magnet berasal dari sensor Hall, dan dampaknya bergantung pada komponen yang terkena serta rancangan perangkat.

Apakah Semua Smartphone Memiliki Sensor Hall Effect?

Tidak. Keberadaan sensor Hall Effect bergantung pada desain perangkat dan fitur yang ingin disediakan produsen.

Sebagian smartphone menggunakannya untuk mendukung penutup pintar, sedangkan perangkat lain mungkin tidak memerlukan sensor tersebut atau menggunakan teknologi pendeteksian berbeda.

Sensor Hall Effect juga tidak sama dengan sensor sidik jari, akselerometer, giroskop, maupun sensor jarak. Setiap komponen memiliki prinsip kerja dan fungsi utama yang berbeda.

Sensor sidik jari digunakan untuk mengenali pola sidik jari, akselerometer mendeteksi percepatan, dan giroskop mengukur kecepatan sudut. Sementara itu, sensor jarak mendeteksi kedekatan objek dengan metode yang dapat memanfaatkan inframerah atau teknologi lain.

Sensor Hall Effect secara khusus mendeteksi medan magnet. Informasi magnetik itulah yang kemudian digunakan untuk mendukung fitur tertentu pada perangkat.

Penutup

Sensor Hall Effect merupakan teknologi pendeteksi medan magnet yang memiliki peran penting dalam berbagai perangkat elektronik. Pada smartphone dan tablet, sensor ini dapat membantu mengatur layar secara otomatis ketika penutup pintar dibuka atau ditutup. Pada aksesori lain, teknologi serupa dapat digunakan untuk mendeteksi posisi, gerakan, atau kondisi mekanisme tertentu.

Dasar ilmiahnya berasal dari Efek Hall yang ditemukan pada abad ke-19 dan kini diterapkan melalui teknologi semikonduktor modern. Kemampuan mendeteksi medan magnet tanpa kontak langsung menjadikan sensor ini berguna untuk membuat perangkat lebih ringkas, praktis, dan minim keausan mekanis.

Meskipun demikian, penerapannya tidak selalu sama pada setiap perangkat. Fungsi sensor Hall Effect ditentukan oleh desain perangkat keras, dukungan perangkat lunak, dan aksesori yang digunakan.

Referensi

1. Texas Instruments, What Is a Hall-Effect Sensor?

2. National Institute of Standards and Technology, The Hall Effect.

3. IEEE Technology Navigator, Hall Effect Devices.

4. Xiaomi Support, Why Does the Phone Lock Screen When It Is Close to Certain Places on the Pad or Notebook?
